Stiftloch-Handreibahle PREMUS, HSS
Abb.ä.
Artikel-Nr.: 123800 10,0
Artikel-Nr.: 1009721
107,10 €
85,68 €
zzgl. MwSt. / pro Stück
Sie sparen:
21,42 €
(20%)
Produktbeschreibung
Ausführung:

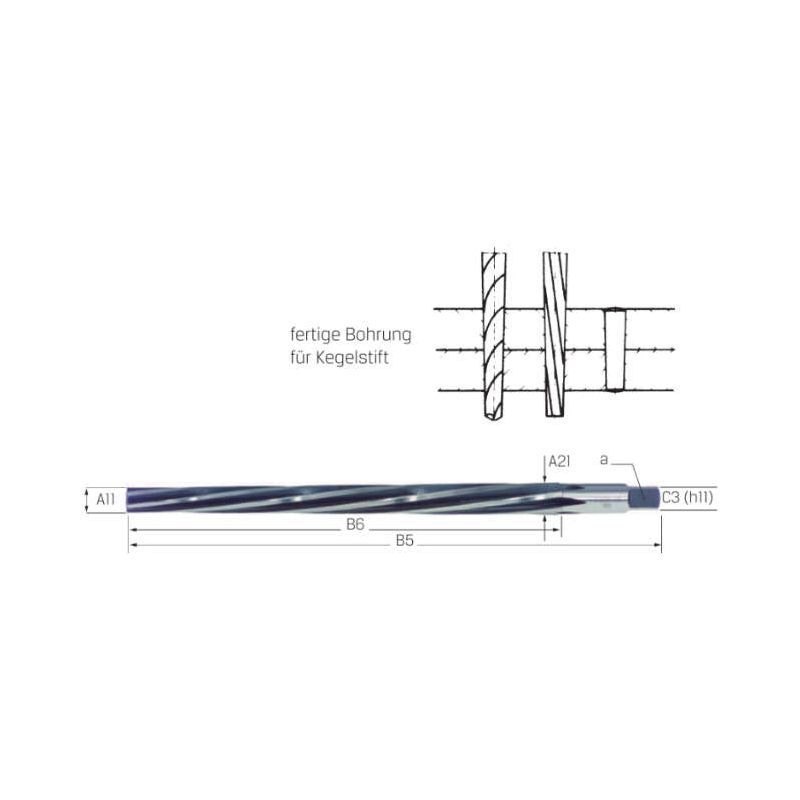

- mit Zylinderschaft und Vierkant, rechtsschneidend mit Kegel 1:50
- drallgenutete (ca. 7°) konische Schneiden (auf 50 mm Länge um 1 mm)
- in spiralgenuteter und spanraumgeschliffener Qualität
Verwendung:
Zum Reiben konisch vorgebohrter Löcher von Hand. Für Kegelstifte DIN 1, DIN 258, DIN 7977 und DIN 7978. Die Ausgangsbohrung wird am besten mit Stiftloch-Kegelbohrern 101530 gefertigt.
Hinweis:
Konisch vorbohren mit Stiftloch-Kegelbohrer 101530 (oder stufenweise mit normalen Spiralbohrern).
- mit Zylinderschaft und Vierkant, rechtsschneidend mit Kegel 1:50
- drallgenutete (ca. 7°) konische Schneiden (auf 50 mm Länge um 1 mm)
- in spiralgenuteter und spanraumgeschliffener Qualität
Verwendung:
Zum Reiben konisch vorgebohrter Löcher von Hand. Für Kegelstifte DIN 1, DIN 258, DIN 7977 und DIN 7978. Die Ausgangsbohrung wird am besten mit Stiftloch-Kegelbohrern 101530 gefertigt.
Hinweis:
Konisch vorbohren mit Stiftloch-Kegelbohrer 101530 (oder stufenweise mit normalen Spiralbohrern).
Technische Daten
| Precitool-Art.Nr.: | 1009721 |
| Materialeignung: | Guss, Nichteisen, Stahl |
| Kupplungsgröße maschinenseitig [DCON]: | 12,5 |
| Schneidenanzahl [ZEFP]: | 6 Zähne |
| Durchmesser (mm) [DC]: | 9,9 |
| Spannutenlänge (mm) [LCF]: | 175 |
| Gesamtlänge (mm) [OAL]: | 215 |
| Gewindegröße : | 10 |
| Werkzeugdurchmesser: | 9,9 |
| Anschnittform: | B |
| Anzahl der Schneiden: | 6 |
| Aufnahmeform, maschinenseitig: | Aufnahmebohrung 1:50, konisch |
| B6 mm: | 175 |
| DIN-Norm: | DIN 9 |
| Drallwinkel: | 7 |
| Material: | HSS |
| Schneidrichtung: | rechts |
| Vierkantmaß: | 10 |
| Zolltarifnummer: | 82076030 |
| [A11] Schneidendurchmesser, 1_ Stufe, min_ mm: | 9.90 |
| [A21/D34] Gewindenenndurchmesser mm: | 10 |
| [A21] Schneidendurchmesser letzte Stufe, min_ mm: | 13.40 |
| [B3/B4/B5] Gesamtlänge mm: | 215 |
| [C3] Aufnahmedurchmesser, maschinenseitig mm: | 12.5 |
